之前我們介紹了沖孔網板孔型標記方式，今天森馳小編簡單介紹一下沖孔網板排列方式用代碼怎樣標記？我們以不銹鋼圓孔網，不銹鋼材質，板材厚度1.0mm為例來介紹。
回憶一下，圓形孔是用字母R標記，以下為圓孔網圖形并茂標記方法：

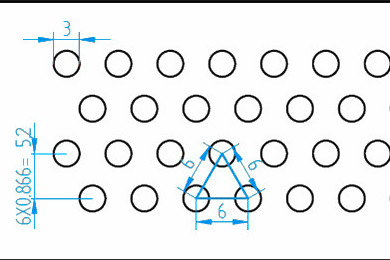

圖一為不銹鋼圓孔網孔直徑為3mm，排列方式呈60度錯排（正三角排列），孔距為6mm
標記方法：不銹鋼1.0 R3T6

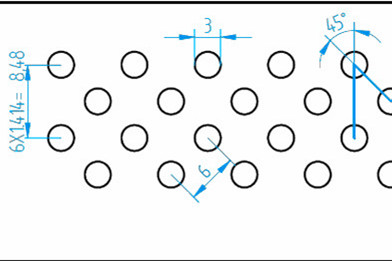

圖二為不銹鋼圓孔網孔直徑為3mm，排列方式呈45度“M”型錯排，孔距為6mm
標記方法：不銹鋼1.0 R3M6
圖三為不銹鋼圓孔網孔直徑為3mm，排列方式呈交錯“Z”型排列，孔距為8mm
標記方法：不銹鋼1.0 R3Z8X11

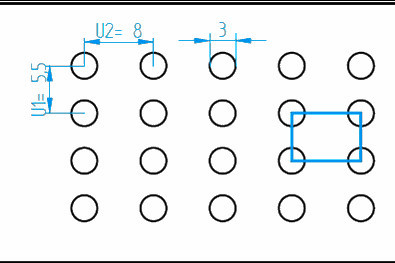

圖四為不銹鋼圓孔網孔直徑為3mm，排列方式呈直排（矩形排列），孔距為8mm
標記方法:不銹鋼1.0 R3U5.5X8

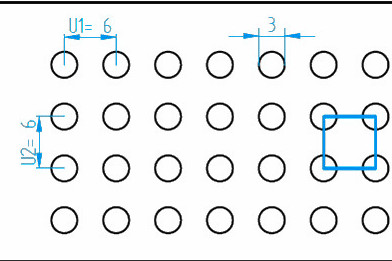

圖五為不銹鋼圓孔網孔直徑為3mm，排列方式呈直排（正方形排列），孔距為6mm
標記方法：不銹鋼1.0 R3U6
