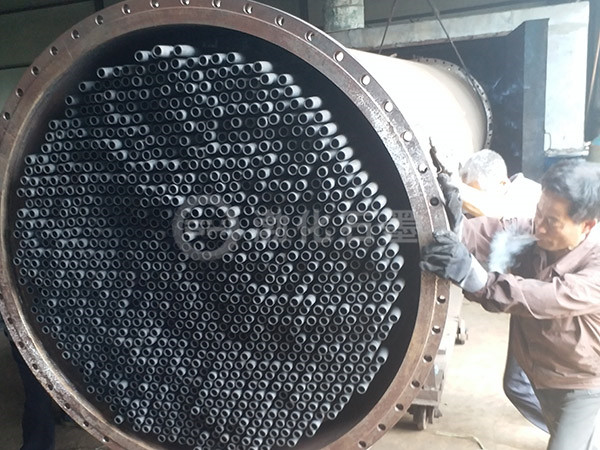

GH型浮頭列管式石墨換熱器
【結構和特點】
列管式石墨換熱器是由浸漬石墨管板加擠壓石墨換熱管，用粘接劑粘接組成管束，放置于鋼制圓筒殼體內，兩端設置不透性石墨材料或其
他防腐蝕材料制的封頭，分別用螺栓緊固而成。管板一頭固定、一頭可以自由浮動，浮動管板的外圓密封一般用盤根密封，也用“O”型圈密
封。
本設備一般由中22/中32mm擠壓石墨管組裝。也可生產中25/d37mm、中36/中50mm石墨管組裝。
本設備結構簡單、緊湊、流體阻力小，可制造大型設備。但耐壓、耐溫較塊孔式低。適用于非強烈沖擊、振動較小的場合，并以作冷卻
(冷凝)器為好。
本設備分I型和II型，I型不帶氣液分離器、II型帶氣液分離器，作冷凝器時應選用帶氣液分離器結構。
【技術特性】
設計壓力：管程：0.3MPa(DN≤900) 、0.2MPa(DN>900)
殼程：0.5MPa(DN≤1100) 、0.4MPa(DN>1100)
設計溫度：管程：-20℃~130℃
殼程：-20℃~120℃
換熱面積：5~810m²，可根據用戶需要設計、制造810m²以上的換熱器。
執行標準：HG/T3112-1998《浮頭列管式石墨換熱器》
【主要優點】
1)所有的密封都容易檢查
2)低壓力降
3)產品規格大
4)傳熱效率高
5)價格便宜
【用途】
本系列產品可用作冷卻器、冷凝器。
GGH型新型列管石墨換熱器
【結構和特點】
為解決浮頭列管式石墨換熱器許用溫度較低，尤其作加熱時不夠理想的問題，本公司生產的新型列管換熱器采用單管填料密封，單管填料
密封是對每一根石墨管各自獨立的進行密封，使其能獨立熱脹冷縮。*適合用于加熱器、蒸發器(升膜、降膜蒸發)，并可承受一定的急冷
急熱。還可根據用戶要求或工藝條件設計制造兩頭均為填料密封的結構。如石墨管有損壞，可在現場任意更換。
【技術特性】
設計溫度：加熱≤170C
設計壓力：管程：≤0.1MPa
殼程：≤0.5MPa(可根據用戶要求提高到0.7MPa)
換熱面積：5~450m²
